铰珩工艺介绍

铰珩又叫单冲程珩磨，是普通珩磨与常规铰孔工艺相结合，形成的一种新工艺，属微米级精密加工；可加工通孔、盲孔、键槽孔、台阶孔等不同孔型，是内燃机柱塞、高压共轨喷油泵、连杆、拨叉、液压阀体、阀套、空气轴承、精密齿轮、模具导套、空调压缩机主副轴承、活塞、计量环规等有高精度内孔加工要求产品的常用工艺。

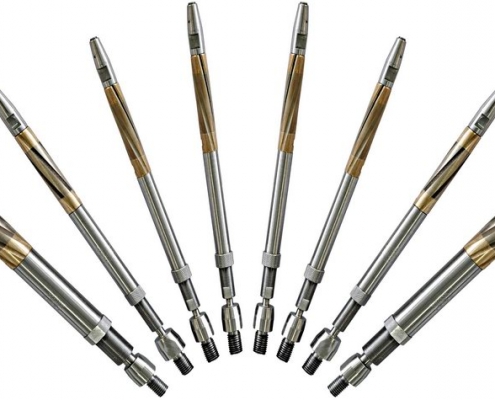

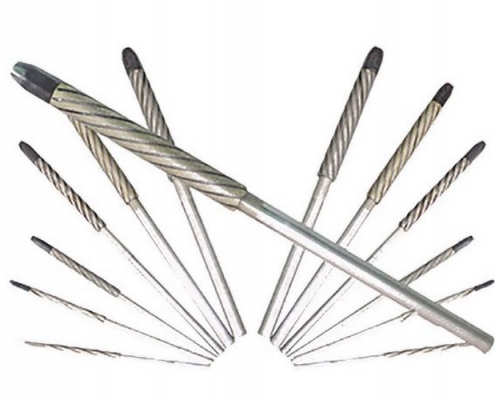

铰珩刀外观结构与常用的硬质合金铰刀相似，主要特征:

(1)铰珩刀外圆面镀覆有一层等粒度高品级金刚石磨料是由这些磨料粒露出的尖角对孔壁进行磨削。

(2)铰珩刀套内锥和刀杆外锥为同锥度配合，通过调整螺母改变两者轴向配合位置，就可改变铰刀外径尺寸；当铰珩刃套外径磨损后，可以调节螺母使其涨大，调整分度可达到微米级。

(3)铰珩刀可实现微米级磨削，最细的铰珩刀可去1微米内余量。

(4)铰珩刀配套到机床上，辅以合适的工装、相匹配的加工工艺可将内孔做到超高精度:圆度:1微米内；粗糙度:Ra0.1内；公差1微米内。

(5)采用金刚石磨料的珩铰刀，可以加工高硬度材料，如淬火钢、硬质合金、陶瓷等。

铰珩刀要装入多轴铰珩机床上使用，从第一轴到最后一轴， 铰珩刀外径依次变大，铰珩刀上镀覆的金刚石颗粒也由粗变细，这样零件内孔经过多把铰珩刀铰珩加工后，孔径逐步变大，粗糙度逐步变小，经过最后一把铰珩刀后零件就可达到需要的尺寸、粗糙度及形状精度要求。
